优质梯形铝壳电阻专业定制

船形铝壳电阻

产品分类: 铝壳电阻(RXLG梯形)
品 牌:北京时代嘉盈
型 号:RXLG-T
材 质:铝合金(铝含量高达90%以上)
工 艺:普通线绕
性 能:通用
精 度:±5%
功率特性:大功率
频率特性:高频率
营销方式:工厂直销
产品价格:根据具体参数和数量而定,详情请联系我们的在线客服或拨打我们的订购热线.
订购热线:010-62624819
产品详情



    产品说明

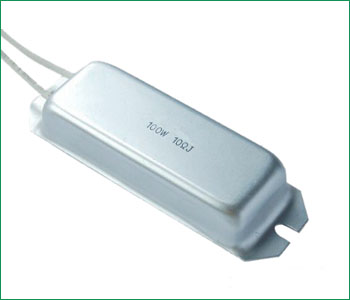

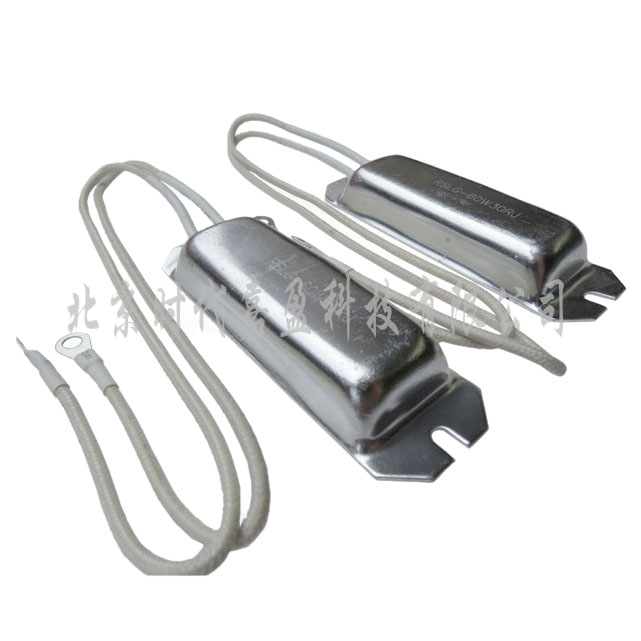

    船型铝壳电阻,也叫梯形铝壳电阻、白铝壳电阻、再生电阻、负载电阻、泄放电阻、刹车电阻、大功率电阻、放电电阻等,采用含铝量高达90%以上的铝合金材料做外壳,散热性好,易安装附加散热板,抗振性良好,适用于恶劣的工控环境,是电力、电子理想的配套产品。广泛应用于变频器、电梯、起重机、物料提升机、舞台音响等行业。

    铝壳电阻型号 RSLG铝壳电阻


    功耗曲线图

    铝壳电阻功耗曲线图



    ●体积小,功率大,绝缘性好,硅酮树脂模压,一次封装成型.

    易紧密安装,易附加散热器,适用于高要求及恶劣环境中使用.

    船型铝外壳电阻器选用高散热性铝合金外壳(铝壳含铝量高达90%以上)

    无铅锡作安全引线,多种接线方式,便于安装.

    绕制电阻丝骨架为陶瓷,电阻丝选用康铜及镍铬,确保耐热,耐高温,性能稳定.

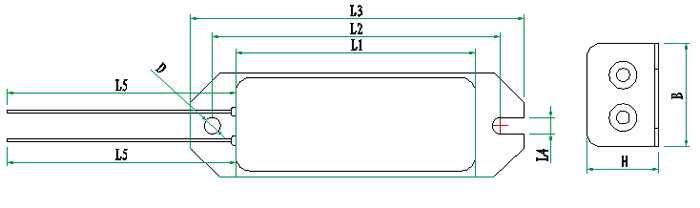

    尺寸图参考

    船型铝壳电阻尺寸

    外型尺寸



    型 号 额定功率(W) 外 型 尺 寸(mm) 阻值范围(Ω)

    L1±1.5

    L2±1.5

    L3±1.5 L4±1.5 B±1 H±1 D±0.5
    RSLG-T 60W 75 90 100 5.5 30 14 5.5 0.22~4.7K
    80W 100 115 130 5.5 42 21 5.5 0.22~10K
    100W 100 115 130 5.5 42 21 5.5 0.22~10K
    120W 122 140 130 5.5 42 21 5.5 0.5~10K



    主要技术指标

     号 额定功率(W) 阻值范围(Ω) 阻值允许偏差(%) 最高工作电压(V) 2000绝缘电压(V)
    RXLG-T 50W 0.5~5K

    ±5

    ±10

    300 450
    60W 0.5~5K 400 600
    80W 1~6K 500 750
    100W 1.5~8K 600 900
    150W 2~10K 700 1000
    200W 3~15K 900 1300
    300W 3~18K 1000 1450
    400W 3~20K 1500 2200
    500W 3~25K 1600 2300
    1000W 3~30K 1800 2550
    1200W 3~30K 1800 2550
    1500W 3~30K 2000 2850
    2000W 3~30K 2100 3000

     附注:若上表没有您所需要的参数,可点击网页右侧在线咨询与我们的客服联系或者直接拨打我们的技术专线咨询定制。技术专线:010-81887377

    主要检验项目、试验方法及性能要求

    检验项目 性能要求 试验方法
      电阻温度系数

    ≤±250(×10-6/℃)

    -55℃/+20℃  20℃/+125℃

      引出端强度

    无脱落

    8Kg 30s 弯曲连续两次
      额定负荷 ΔR≤±(1%R+0.1Ω),表面温升≤350℃ 40℃,额定电压,1小时
      耐电压 无击穿或飞弧 2500V DC,1min
      室温耐久性 ΔR≤±(3%R+0.1Ω)

    额定电压,通电90分钟,停30分钟,共500小时

      不燃性

    不燃烧

    1~6倍额定功率,5分仲

      短时过负荷

    ΔR≤±(2%R+0.1Ω)

    10倍额定功率,5s
      绝缘电阻值

    1000MΩ

    1000V DC
      振动

    ΔR≤±(3%R+0.1Ω)

    10~500Hz? 98m/s2 1.5m

      电阻器强度 无破损,无脱落 30Kg,30s
      稳态湿热

    ΔR≤±(3%R+0.1Ω)

    +40±2℃ 湿度90~95% 240h
