国产电阻器型号命名及标称参数

文章出处:网责任编辑:作者:人气:-发表时间:2021-03-12【

  现如今,随着电子器件中电阻的大量应用,多款电阻器的命名想要都记住的话是一个很大的工作量,如何准确快速的记忆各款电阻器的命名,就变成了重要基础要点。今天北京时代嘉盈技术人员就带您一起解读电阻器的命名方式吧!

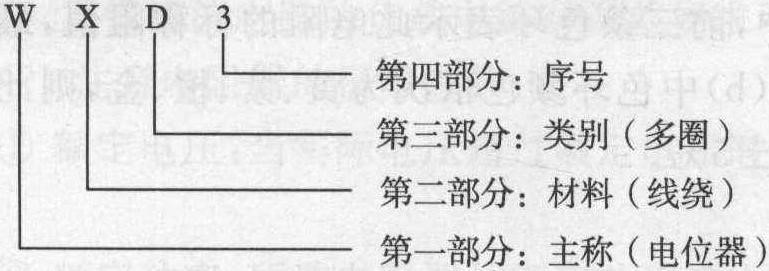

  一、电阻器的型号规格命名方法:

国内电阻器的型号规格一般由四一部分构成(不适合比较敏感电阻)

第一部分:名字,用英文字母表明,表明元器件的名字,如R表明电阻,W表明电阻器 。

第二部分:原材料,用英文字母表明,表明电阻体用哪种原材料做成的。如:

T-碳膜 H-生成碳膜 S-有机化学实芯 N-无机物实芯 J-陶瓷膜 Y-渗氮膜 C-堆积膜 I-夹层玻璃釉膜 X-线绕

第三部分:归类,一般用数字表示,某些种类用英文字母表明,表明商品归属于哪些种类

1-一般2-一般3-超高频率 4-高阻5-高溫6-高精密7-高精密8-髙压9-独特G-大功率T-可调式

第四部分:编号,用数字表示,表明同行业中不一样种类,以区别商品的外观规格和性能参数等比如:R T 1 1 型一般碳膜电阻a1}。

电阻的主要参数鉴别:常见的是色标卡法、值标法和数标法。

二、电阻器的标称主要参数:

1、标称阻值:电阻器上边所标识的阻值 。

2、容许差值:标称阻值与具体阻值的误差跟标称阻值比例的百分比称阻值误差,它表明电阻器的精密度。

3、最大功率:在一切正常的大气压强90-106.6KPa及工作温度为-55~+70的标准下,电阻器长期性工作中所容许损耗的至大功率。

4、额定值电压:用阻值和最大功率计算出的电压。

5、最大工作中电压:容许的较大持续工作中电压。在气压低工作中时,最大工作中电压较低 。

6、温度系数:溫度每转变1所造成的电阻值的相对性转变温度系数越小,电阻的可靠性越好阻值随溫度上升而扩大的为正温度系数,相反为负温度系数。

7、脆化指数:电阻器在最大功率长期性负载下,阻值相对性转变的百分比,它是表明电阻器使用寿命长度的主要参数。

8、电压指数:在要求的电压范畴内,电压每转变1伏,电阻器的相对性变化量。

9、噪音:造成于电阻器中的一种不规律的电压波动,包含热噪声和电流量噪音两一部分,热噪声是因为电导体內部不规律的电子器件随意健身运动,使电导体随意二点的电压不规则变化。

此文关键字:电阻器
