晶圆电阻0204

柱状贴装金属膜电阻MELF0204

产品分类: 精密电阻
品 牌:北京时代嘉盈
型 号:MELF系列
材 质:金属膜
工 艺:膜式非线绕型
性 能:精密
精 度:±0.5%
功率特性:中功率
频率特性:中频
营销方式:工厂直销
产品价格:根据具体参数和数量而定,详情请联系我们的在线客服或拨打我们的订购热线.
订购热线:010-62624819
产品详情

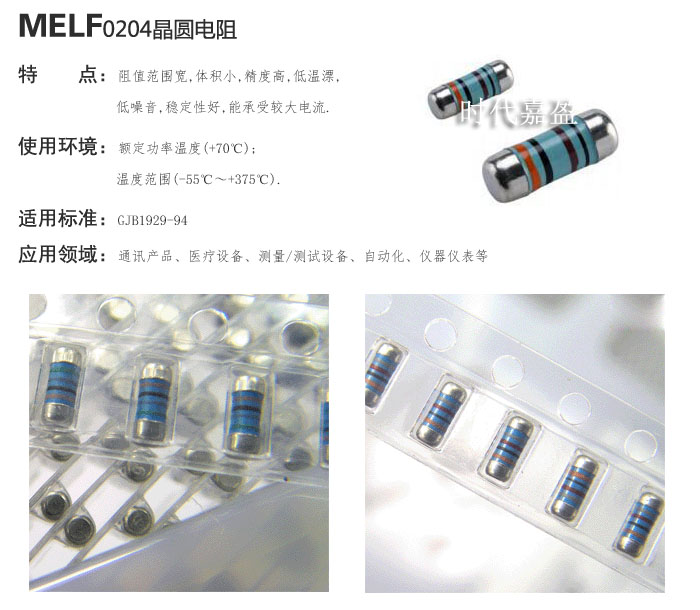

    晶圆电阻

       MELF0204系列柱状贴装金属膜电阻由北京时代嘉盈专业研发团队精心研发生产,由于地域或个人习惯差异,又称为晶圆电阻、柱状电阻、色环贴片电阻、无脚电阻、无引线电阻。此类电阻介于贴片电阻与直插电阻之间,主要适用于电流较大、耐高压冲击、安全性要求高的高阶电路中,与直插电阻相比,由于去掉了引线,因此在很大程度上降低了直插电阻在高频时引线所产生的寄生电感,同时解决了直插电阻小阻值中精度与温度系数无法提高的难题,与片状电阻相比,具有更强的耐电流、耐高压性能。使其在功能、机械结构、电气特性、以及安全性能上,都明显优于常规贴片电阻。我司生产的MELF0204系列柱状金属膜电阻广泛应用于通讯产品、医疗设备、测量/测试设备、自动化、仪器仪表等领域,并收到广大客户的支持和喜爱。

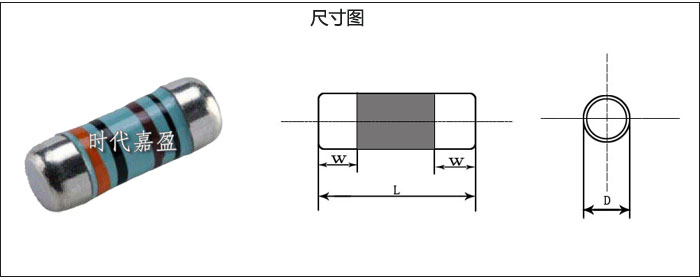

    晶圆电阻尺寸图



    主要技术指标

    型号
    70℃时的
    额定功率(w)
    最大工作电压
    阻值范围
    精度范围
    温度系数范围
    外形尺寸
    L±0.3
    D±0.3
    W±0.3
    MELF0204
    1/6
    200
    10R~2M0

    ±0.1,±0.25,±0.5,

    ±1,±2,±5

    ±15,±20,±20,

    ±25,±50,±100

    3.5
    1.3
    1.0
    MELF0207
    1/4
    250
    10R~3M0
    5.6
    2.1
    1.4





    主要检验项目、试验方法及性能要求

    试验项目 Test Item
    GJB1924-94要求
    试验变化
    过载 Short time over load
    ≤±(0.5%+0.05Ω)
    ±0.05%
    温度冲击 Tempreture shock
    ≤±(0.5%+0.05Ω)
    ±0.05%
    低温工作 Low temp. operation
    ≤±(0.5%+0.05Ω)
    ±0.05%
    介质耐压Dielectric strength
    ≤±(0.5%+0.05Ω)
    ±0.05%
    乃焊接热resistance to solder
    ≤±(0.5%+0.05Ω)
    ±0.05%
    耐湿Resistance to moisture
    ≤±(1.5%+0.05Ω)
    ±0.05%

    寿命Load life

    ≤±(1.0%+0.05Ω)
    ±0.05%
    冲击 Shock
    ≤±(0.5%+0.05Ω)
    ±0.05%
    高频振动Vibration
    ≤±(0.5%+0.05Ω)
    ±0.05%
