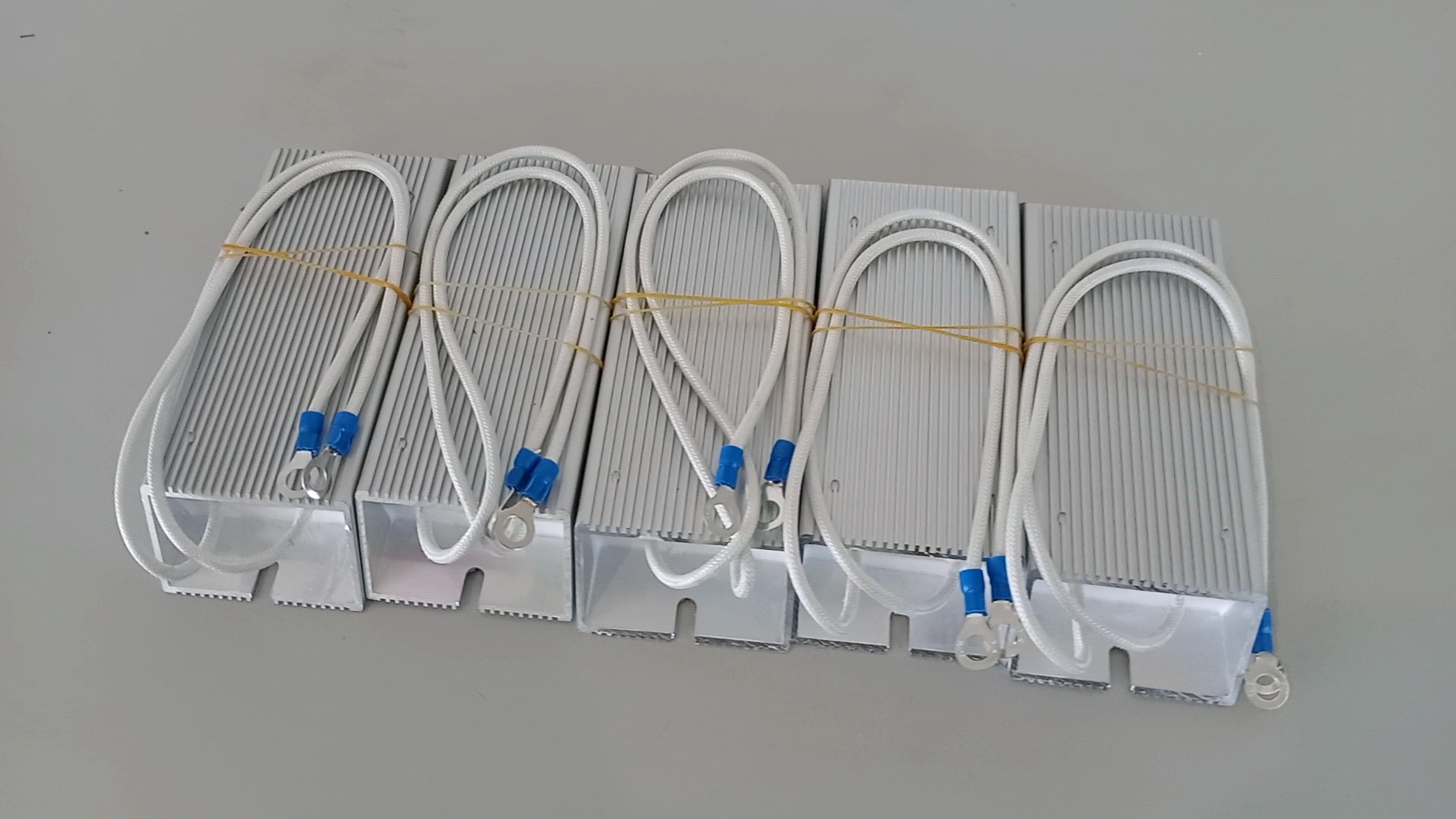

一、制动电阻阻值的确定方法

制动电阻的阻值需根据变频器的参数和工作条件综合计算，主要考虑以下因素：

1.直流母线电压（U）

变频器规格书中会标明允许的最大直流母线电压（通常为700-800V）。电阻阻值的计算需基于此电压值。

2.制动功率（P）

根据负载的惯性、制动频率和减速时间需求，计算所需的制动功率。

3.制动占空比

短时制动（如10%占空比）可允许电阻短时过载，但需根据规格书中的降额曲线调整阻值和功率。

4.规格书推荐值

变频器厂商通常会提供推荐的阻值范围或计算公式，直接参考可避免设计风险。

 一、制动电阻阻值的确定方法

制动电阻的阻值需根据变频器的参数和工作条件综合计算，主要考虑以下因素：

1.直流母线电压（U）

变频器规格书中会标明允许的最大直流母线电压（通常为700-800V）。电阻阻值的计算需基于此电压值。

2.制动功率（P）

根据负载的惯性、制动频率和减速时间需求，计算所需的制动功率。

3.制动占空比

短时制动（如10%占空比）可允许电阻短时过载，但需根据规格书中的降额曲线调整阻值和功率。

4.规格书推荐值

变频器厂商通常会提供推荐的阻值范围或计算公式，直接参考可避免设计风险。

二、阻值选择不当的危害

1.阻值过大（电流过小）

-制动能力不足：无法及时消耗再生能量，导致直流母线电压升高，可能触发过压保护或损坏电容。

-延长制动时间：电机减速变慢，影响生产效率，甚至导致机械系统失控。

-电阻过热：若因制动不足导致频繁动作，电阻可能因持续工作而超温烧毁。

2.阻值过小（电流过大）

-电阻过载烧毁：超出额定功率，短时间内电阻过热甚至起火。

-制动单元损坏：制动晶体管承受过大电流，可能击穿或老化加速。

-电网干扰：大电流脉冲可能引发谐波污染，影响其他设备。

 一、制动电阻阻值的确定方法

制动电阻的阻值需根据变频器的参数和工作条件综合计算，主要考虑以下因素：

1.直流母线电压（U）

变频器规格书中会标明允许的最大直流母线电压（通常为700-800V）。电阻阻值的计算需基于此电压值。

2.制动功率（P）

根据负载的惯性、制动频率和减速时间需求，计算所需的制动功率。

3.制动占空比

短时制动（如10%占空比）可允许电阻短时过载，但需根据规格书中的降额曲线调整阻值和功率。

4.规格书推荐值

变频器厂商通常会提供推荐的阻值范围或计算公式，直接参考可避免设计风险。

二、阻值选择不当的危害

1.阻值过大（电流过小）

-制动能力不足：无法及时消耗再生能量，导致直流母线电压升高，可能触发过压保护或损坏电容。

-延长制动时间：电机减速变慢，影响生产效率，甚至导致机械系统失控。

-电阻过热：若因制动不足导致频繁动作，电阻可能因持续工作而超温烧毁。

2.阻值过小（电流过大）

-电阻过载烧毁：超出额定功率，短时间内电阻过热甚至起火。

-制动单元损坏：制动晶体管承受过大电流，可能击穿或老化加速。

-电网干扰：大电流脉冲可能引发谐波污染，影响其他设备。

三、必须严格遵守变频器规格书

1.电气匹配性

变频器的制动单元（IGBT或晶体管）有最大电流和功率限制，随意选型可能导致器件过载烧毁。

2.系统保护逻辑

过压、过流保护阈值基于推荐阻值设定，偏差可能导致误触发或保护失效。

3.热稳定性验证

厂商已通过测试验证推荐电阻的散热需求，自行选型可能忽略温升风险。

总结

制动电阻的选型需严格遵循变频器规格书，结合负载特性和工况计算阻值与功率。偏离推荐值可能导致制动失效、设备损坏甚至安全隐患。实际应用中需兼顾理论计算与工程经验，必要时咨询厂商技术支持以确保系统安全性和可靠性。
