金属氧化膜电阻

RY系列金属氧化膜电阻

产品分类: 金属氧化膜电阻
品 牌:北京时代嘉盈
型 号:RY16 RY17 RY18
材 质:氧化膜
工 艺:普通线绕型
性 能:通用
精 度:±5%
功率特性:中功率
频率特性:中频
营销方式:工厂直销
产品价格:根据具体参数和数量而定,详情请联系我们的在线客服或拨打我们的订购热线.
订购热线:010-62624819
产品详情

    型  号:RY16 RY17 RY18
    特  点:阻值范围宽,精度高,体积小;稳定性好,阻值长年无变化,阻燃性佳
    应  用:适用于交直流、脉冲电路的分压、限流和负载
    使用环境:额定功率温度(+70℃);使用用温度范围(-55℃~+375℃)
    结构形式:引线型焊接安装
    适用标准:SJ/T10619-1995



    金属氧化膜电阻

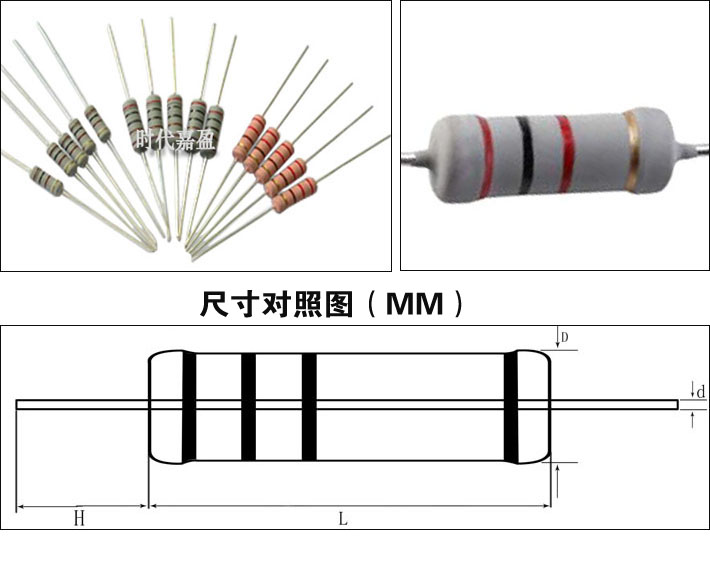

    外形尺寸

    型 号 额定功率(W) 外 型 尺 寸(mm)

    Dmax

    Lmax

    d l
    RY 1W 5±0.5 12±0.1 0.7±0.05 28±3
    2W 5.5±0.5 16±0.1 0.8±0.05
    3W 6.5±0.5 17.5±0.1 0.8±0.05
    5W 8.5±0.5 26±0.1 0.8±0.05 38±3



    主要技术指标

    型 号 额定功率(W) 阻值范围(Ω) 阻值允许偏差(%)

    温度系数(×10-6/℃)

    最高工作电压(V) 最高过负荷电压(V)
    RY 1W 0.3~50K

    ±1

    ±5

    ±350

    350 600
    2W 0.5~100K 350 600
    3W 1~100K 500 800
    5W 1~100K 750 1000



    主要检验项目、试验方法及性能要求

    检验项目 性能要求 试验方法
      电阻温度系数

    ≤±350(×10-6/℃)

    -55℃/+20℃  20℃/+155℃

      引出端强度

    R≤±(1%R+0.05Ω)

    拉力5N或10N 弯曲连续两次
      耐电压 无击穿或飞弧 V型块法,施加交流电压,其峰值为绝缘电压的1.42倍,1min
      可焊性 焊料能自由流动并与引线润湿

    235±5℃  2±0.5s

      耐焊接热

    ΔR≤±(1%R+0.05Ω)

    260±5℃  10±1s

      过载

    ΔR≤±(1%R+0.05Ω)

    2.5VR 5s
      温度快速变化

    ΔR≤±(1%R+0.05Ω)

    -55℃/+125℃ 5次循环
      振动

    ΔR≤±(0.5%R+0.05Ω)

    10~500Hz  98m/s2

      长期负荷

    ΔR≤±(2%R+0.05Ω)

    +70±2℃ VR 1000h
      稳态湿热

    ΔR≤±(5%R+0.1Ω)

    +40±2℃  湿度95~98% 240h
