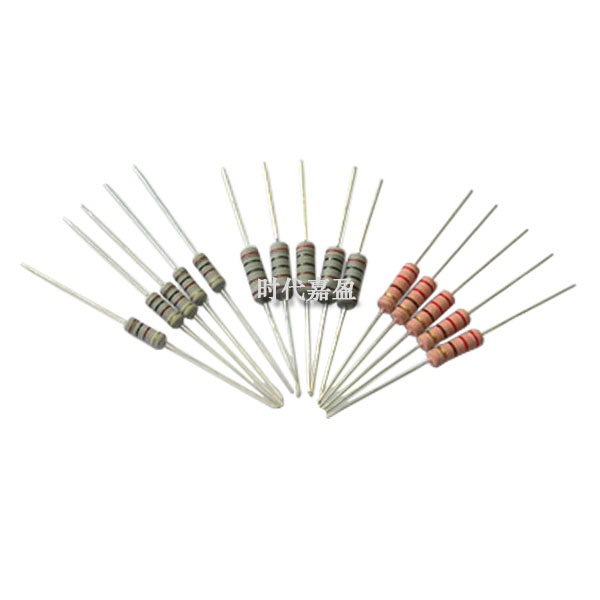

RY系列电阻
型 号：RY16 RY17 RY18
材 质：氧化膜
工 艺：普通线绕型
性 能：通用
精 度：±5%
功率特性：中功率
频率特性：中频
营销方式：工厂直销
产品价格：根据具体参数和数量而定,详情请联系我们的在线客服或拨打我们的订购热线.
型 号：RY16 RY17 RY18
特 点：阻值范围宽，精度高，体积小；稳定性好，阻值长年无变化，阻燃性佳
应 用：适用于交直流、脉冲电路的分压、限流和负载
使用环境：额定功率温度(+70℃)；使用用温度范围(-55℃～+375℃)
结构形式：引线型焊接安装
适用标准：SJ/T10619-1995
产品优势：本产品以高热传导瓷芯，用真空加热蒸发合金的方法，在陶瓷或玻璃基本上形成氧化电阻膜。刻槽和改变金属膜厚度控制阻值，皮膜坚硬不易损伤，不燃性结构涂装，具有耐热性优、抗氧化、热稳定性好、不燃性、超负载稳定性好的特点。金属氧化膜电阻器在温度系数、电压系数等电性能方面均比碳膜电阻器优良，常作为精密和高稳定性的电阻器而广泛应用，同时也通用于各种无线电电子设备中。
RY系列型外形尺寸图 （mm）
主要技术指标
| 型 号 | 额定功率(W) | 阻值范围(Ω) | 阻值允许偏差(%) |
温度系数(×10-6/℃) |
最高工作电压(V) | 最高过负荷电压(V) |
| RY | 1W | 0.3～50K |
±1 ±5 |
±350 |
350 | 600 |
| 2W | 0.5～100K | 350 | 600 | |||
| 3W | 1～100K | 500 | 800 | |||
| 5W | 1～100K | 750 | 1000 |
主要检验项目、试验方法及性能要求
| 检验项目 | 性能要求 | 试验方法 |
| 电阻温度系数 |
≤±350(×10-6/℃) |
-55℃/+20℃ 20℃/+155℃ |
| 引出端强度 |
R≤±(1%R+0.05Ω) |
拉力5N或10N 弯曲连续两次 |
| 耐电压 | 无击穿或飞弧 | V型块法，施加交流电压，其峰值为绝缘电压的1.42倍，1min |
| 可焊性 | 焊料能自由流动并与引线润湿 |
235±5℃ 2±0.5s |
| 耐焊接热 |
ΔR≤±(1%R+0.05Ω) |
260±5℃ 10±1s |
| 过载 |
ΔR≤±(1%R+0.05Ω) |
2.5VR 5s |
| 温度快速变化 |
ΔR≤±(1%R+0.05Ω) |
-55℃/+125℃ 5次循环 |
| 振动 |
ΔR≤±(0.5%R+0.05Ω) |
10～500Hz 98m/s2 |
| 长期负荷 |
ΔR≤±(2%R+0.05Ω) |
+70±2℃ VR 1000h |
| 稳态湿热 |
ΔR≤±(5%R+0.1Ω) |
+40±2℃ 湿度95～98% 240h |
