优质金属膜电阻

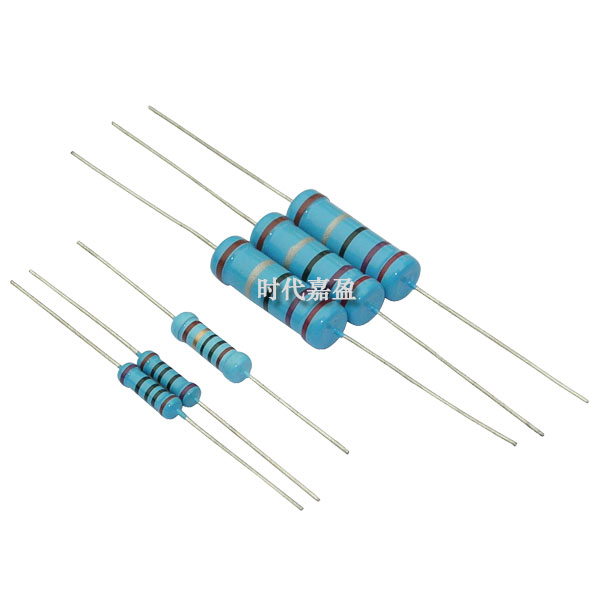

RJ系列精密金属膜电阻器RJ73 RJ74 RJ75 RJ76

产品分类: 精密电阻
品 牌:北京时代嘉盈
型 号:RJ73 RJ74 RJ75 RJ76
材 质:金属膜
工 艺:膜式非线绕型
性 能:精密
精 度:±0.1%
功率特性:中功率
频率特性:中频
营销方式:工厂直销
产品价格:根据具体参数和数量而定,详情请联系我们的在线客服或拨打我们的订购热线.
订购热线:010-62624819
产品详情

    型  号:RJ73 RJ74 RJ75 RJ76
    特  点:电阻温度特性好,阻值范围宽,精度高,体积小;稳定性好,阻值长年无变化。
    应  用:适用于要求高精度、高稳定性的交直流、脉冲电路的分压、分流。
    使用环境:额定功率温度(+70℃);使用用温度范围(-55℃~+155℃)。
    结构形式:引线型焊接安装。
    适用标准:SJ2676~SJ2678
    产品优势:由我司生产的RJ73 RJ74 RJ75 RJ76系列精密金属膜电阻在选材和工艺上都是精益求精,高热传导瓷芯、高稳定性导电膜、真空溅射金属皮膜,外涂层为蓝色环氧树脂,防水性能好,并用镀锡铜线或镀锡铜包钢线,传导性佳,具有低温度系数、高精度、高频性能好的特点。



    色环电阻查询器



    外型尺寸

    型 号 额定功率(W) 外 型 尺 寸(mm)

    Dmax

    Lmax

    d l
    RJ73 1/6W 1.85±0.15 3.2±0.2 0.45 27±3
    RJ74 1/4W 2.4±0.2 6.0±0.3 0.52
    RJ75 1/2W 3.5±0.3 9.5±0.5 0.6
    RJ76 1W 4.5±0.3 12±0.5 0.8



    主要技术指标

    型 号 额定功率(W) 温度系数

    (×10-6/℃)

    阻值允许偏差(%) 阻值范围(Ω) 最高工作电压(V) 最高过负荷电压(V)
    F(±1%) D(±0.5%) B(±0.1)
    RJ73 1/6W   ±100

    10Ω~2.2MΩ

        200 300
      ±50 10Ω~510KΩ 51Ω~499KΩ 100Ω~100KΩ
      ±25 100Ω~510KΩ 100Ω~499KΩ 100Ω~100KΩ
    RJ74 1/4W   ±100 100Ω~3.3MΩ     250 400
      ±50 10Ω~2.2MΩ 51Ω~2.2MΩ 100Ω~1MΩ
      ±25 100Ω~510KΩ 100Ω~499KΩ 100Ω~499KΩ
    RJ75 1/2W   ±100 10Ω~5.1MΩ     350 500
      ±50 10Ω~3.3MΩ 51Ω~3.3MΩ 100Ω~1MΩ
      ±25 100Ω~1MΩ 100Ω~1MΩ 100Ω~1MΩ
    RJ76 1W   ±100 10Ω~10MΩ     350 500
      ±50 10Ω~3.3MΩ 51Ω~2.2MΩ 100Ω~100KΩ
      ±25 100Ω~510KΩ 100Ω~499KΩ 100Ω~100KΩ



    主要检验项目、试验方法及性能要求

    检验项目 性能要求 试验方法
      电阻温度系数

    ≤±100(×10-6/℃)

    -55℃/+20℃  20℃/+125℃

      引出端强度

    R≤±(0.1%R+0.05Ω)

    拉力5N或10N 弯曲连续两次
      耐电压 无击穿或飞弧
    V型块法,施加交流电压,其峰值为绝缘电压的1.42倍1min
      可焊性 焊料能自由流动并与引线润湿

    235±5℃ 2±0.5s

      耐焊接热

    ΔR≤±(0.1%R+0.05Ω)

    260±5℃ 10±1s

      过载

    ΔR≤±(0.1%R+0.05Ω)

    2.5VR 5s
      温度快速变化

    ΔR≤±(0.1%R+0.05Ω)

    -55℃/+125℃ 5次循环
      振动

    ΔR≤±(2%R+0.05Ω)

    10~500Hz 98m/s2

      长期负荷

    ΔR≤±(0.5%R+0.05Ω)

    +70±2℃ VR 1000h
      稳态湿热

    ΔR≤±(0.5%R+0.05Ω)

    +40±2℃  湿度95~3% 240h
