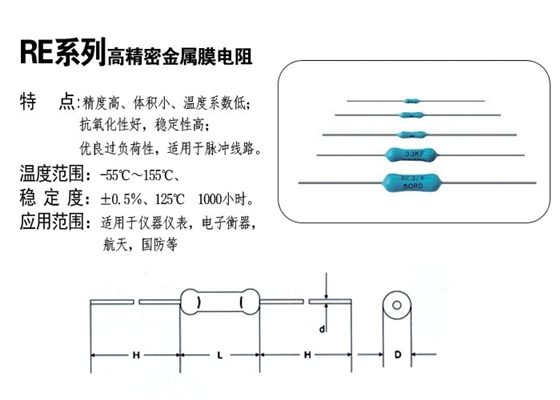

外形尺寸
型号 | 70℃额定功率（W） | 外形尺寸（mm） | |||
D±0.3 | L±0.3 | d±0.05 | l±3 | ||
| RE50 | 0.15 | 1.5 | 4 | 0.45 | 25 |
| RE55 | 0.25 | 2.5 | 5.4 | 0.6 | 35 |
| RE60 | 0.5 | 3.5 | 9 | 0.6 | 35 |
| RE65 | 0.6 | 4.3 | 12.8 | 0.6 | 35 |
| RE70 | 0.75 | 5.1 | 15 | 0.8 | 35 |
主要技术指标
型号 | 额定功率（W） | 阻值范围（Ω） | 阻值允许偏差（%） | 温度系数（×10-6/℃） | 最高工作电压（V） |
| RE50 | 0.15 | 10～1M | ±0.02 ±0.05 ±0.1 ±0.2 ±0.5 ±1 | ±5～10 ±15～±20 ±25～±50 | 200 |
| RE55 | 0.25 | 20～3M | 250 | ||
| RE60 | 0.5 | 20～5M | 300 | ||
| RE65 | 0.6 | 20～10M | 300 | ||
| RE70 | 0.75 | 20～15M | 350 |
主要检测项目、试验方法及性能要求
| 检验项目 | 性能要求 | 试验方法 |
温度冲击 | △R≤±（0.5%R+0.05Ω） | MIL-STD-202 |
低温工作 | △R≤±（0.5%R+0.05Ω） | |
过载 | △R≤±（0.5%R+0.05Ω） | |
介质耐压 | △R≤±（0.5%R+0.05Ω） | |
耐潮湿 | △R≤±（1.5%R+0.05Ω） | |
寿命 | △R≤±（1.0%R+0.05Ω） | |
冲击 | △R≤±（0.5%R+0.05Ω） | |
高频振动 | △R≤±（0.5%R+0.05Ω;） |
订货示例 RE1/4-0.75W-51KΩ±0.1%
型号 功率 阻值 精度
